SCADA
Данный раздел системы предназначен для отображения в режиме реального времени значения параметров состояния (температура, давление, расход), а также значения расчетных параметров (расход теплоносителя на подпитку, расходы теплоты на подпитку, расход тепловой нагрузки) для объектов сети.
Возможности страницы: просмотр актуальных показаний, внесение показаний для зимнего и летнего режима работы объектов.
Для удобства пользования разделом на странице предусмотрены следующие элементы навигации и управления: кнопки изменение масштаба таблицы и смена вида отображения.
Просмотр показаний для разных режимов работы
При открытии страницы по умолчанию отображается таблица, выбран режим " Рабочий ", в котором показаны все объекты мониторинга.
Для выбора режима работы необходимо:
Нажать на поле для выбора режимов.
В выпадающем списке выбрать необходимый режим.
После выбора режима таблица автоматически обновляется, и в ней отображаются только объекты, соответствующие выбранному режиму. Количество столбцов таблицы также зависит от выбранного режима.
Внесение параметров в таблицу
Внесение параметров в таблицу доступно только в режимах “ Зимний режим” и “ Летний режим”.
Для этого нужно выбрать необходимый режим работы в котором находятся объекты сети и нажать на кнопку “ Внести параметры” -активируется режим внесения показаний.
Нажать на параметр, доступный для редактирования, появится курсор ввода и ввести значение.
Примечание: Ввод значений возможен только для фактических параметров (не расчётных) и только при наличии привязанного оборудования.
Сохранение введённых данных выполняется автоматически.
Для выхода из режима внесения параметров необходимо повторно нажать на кнопку “ Внести параметры”
Изменение масштаба таблицы
Данная функция предназначена для настройки компактности отображения таблицы.
Чем меньше выбранный масштаб, тем компактнее отображается таблица. От выбранного масштаба зависит, будет ли таблица полностью помещаться на экране без прокрутки.
Доступно несколько вариантов масштаба, адаптированных под различные разрешения экранов. Выбранный масштаб сохраняется системой и применяется при последующих открытиях страницы.
Смена вида отображения
Доступны два варианта отображения данных:
табличный вид
отображение на карте
По умолчанию используется табличный вид. Для переключения на отображение на карте необходимо нажать кнопку выделенную цветом.

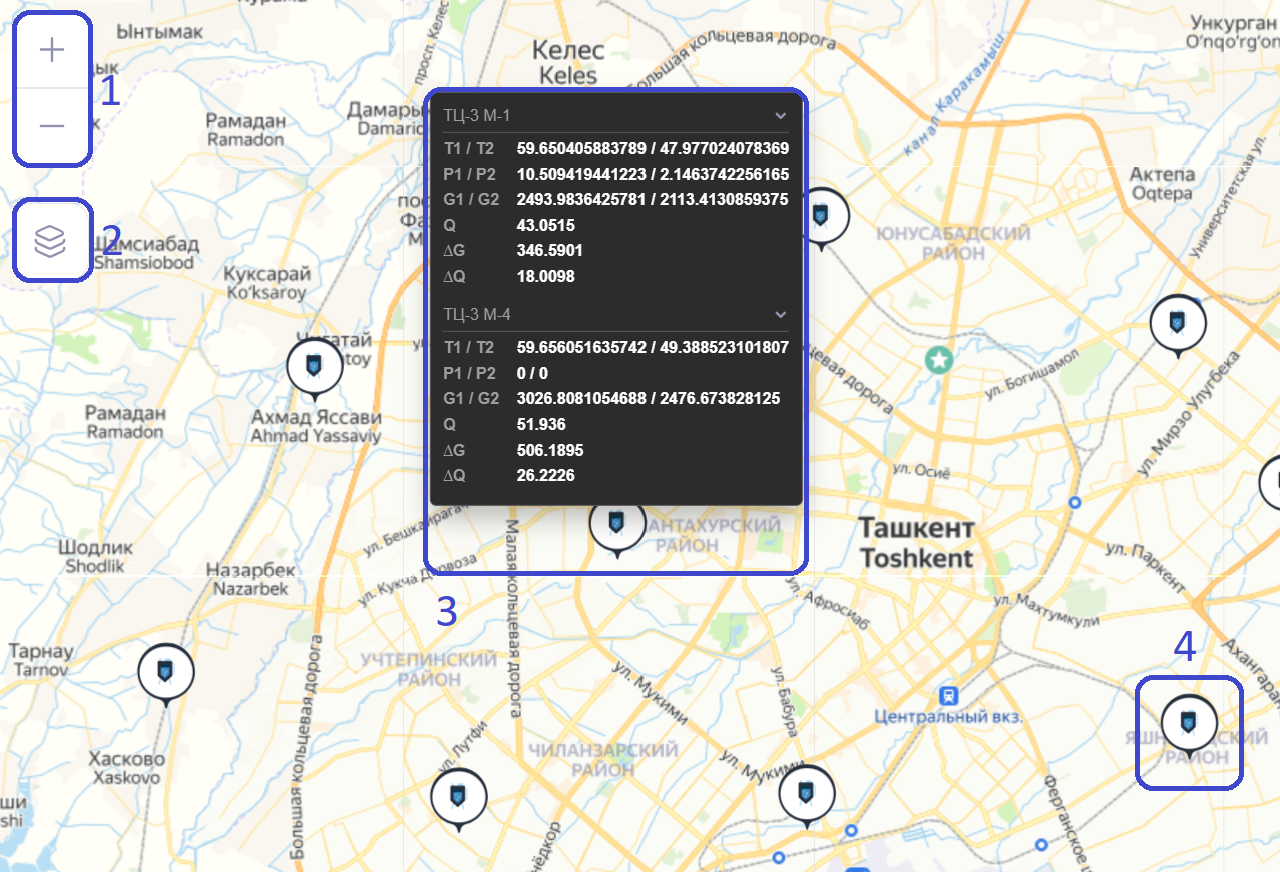

Рассмотрим элементы на карте:
Область выделенная под цифрой 1, предназначена для управления масштабом карты кнопка “ +” приближает карту, кнопка “ -” отдаляет карту.
Область выделенная под цифрой 2, предназначена для выбора подложки карты. При наведение курсора на соответствующую иконку отображается выпадающий список с доступными вариантами подложек.
Область выделенная под цифрой 3, показывает реакцию системы при нажатии на маркер объекта сети.
Область выделенная под цифрой 4, указывает на маркер объекта сети, при нажатии на который откроется панель с параматерами.
Просмотр параметров
При нажатии на параметр отображается суточная таблица с его значениями.

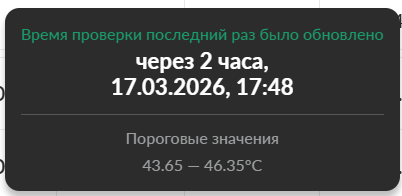

При наведении курсора на фактическое значение отображается всплывающее окно с дополнительной информацией, включая:
дату и время последнего обновления
пороговые значения параметра.
При выходе значения за пределы порогов система отображает индикаторы:
стрелка вверх — значение выше допустимого
стрелка вниз — значение ниже допустимого.
